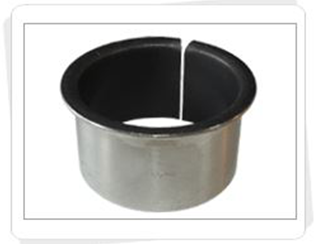

DU·F플랜지 BUSH

•

• DU Dry 베어링은 윤활성과 내마모성이 뛰어난 테프론과 납혼합물을
  체윤활제로 사용한 복층 구조의 무급유 베어링입니다.

  세계적으로 널리 알려진 대표적 건식 윤활 베어링으로써
  소형, 경량화 및 완전 무급유 사용이 최대의 장점이다.

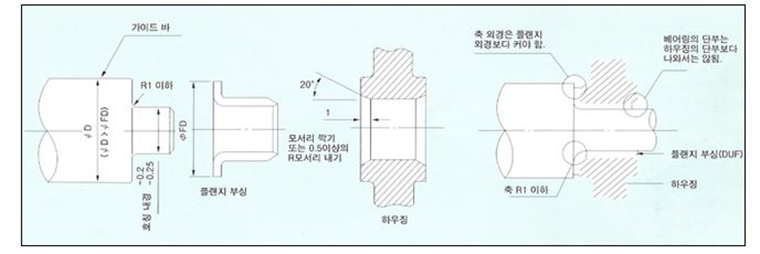

DU의 취급방법

플랜지 부싱

취급방법

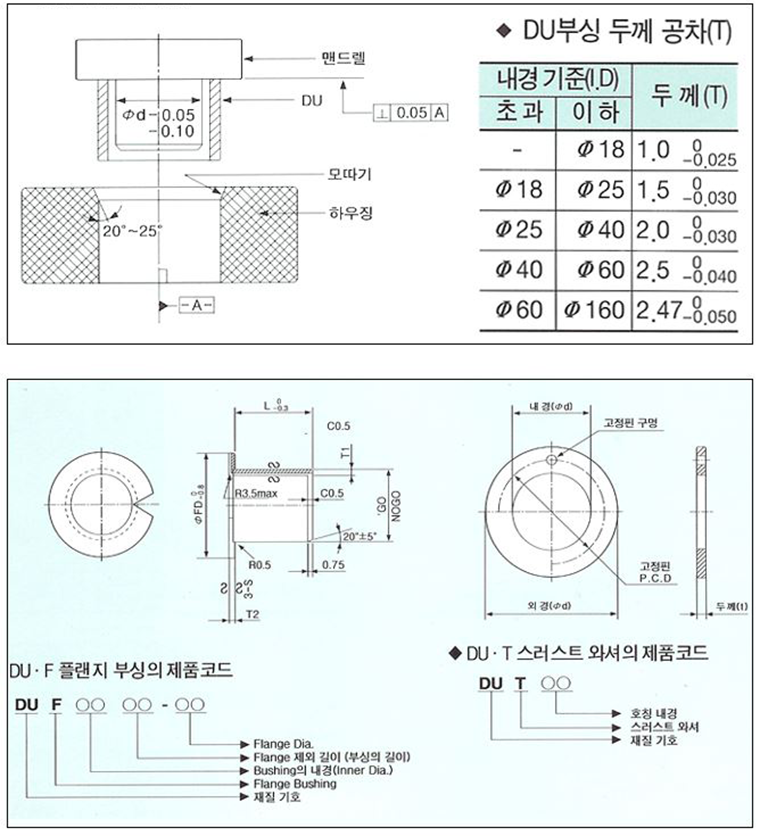

DU의 압입시 정확한 직각도가 중요하므로 아래쪽 그림과 같은 맨드렐을 이용하여 주십시오. 쉬운 압입과 정밀도를 위하여
하우징에 20˚ 정도의 면취가공을 하여 주십시오.

DU·F플랜지 BUSH 표준규격

부 싱		권장 가공 공차		두께
내경   (ød)	플랜지경   (øFD)	하우징 경 (H7)	측경	T1	T2	3	4	5	6	7	8	10	12	15	20	25	30	40	50	60
3	7	4.6 +0.012 +0	3 -0.025 -0.035	0.8  0 -0.025	0.8  0 -0.15	●
4	9	5.6 +0.012 +0	4 -0.025 -0.037				●
5	10	7 +0.015 +0	5 -0.025 -0.037	10  0 -0.025	0.8  0 -0.15		●	●
6	12	8 +0.015 +0	6 -0.025 -0.037					●	●	●
7	13	9 +0.015 +0	7 -0.025 -0.040					●		●
8	15	10 +0.015 +0	8 -0.025 -0.040						●		●
10	18	12 +0.018 +0	10 -0.025 -0.040						●	●	●	●	●	●
12	20	14 +0.018 +0	12 -0.025 -0.043						●		●	●	●	●
14	22	16 +0.018 +0	14 -0.025 -0.043									●	●	●	●
15	23	17 +0.018 +0	15 -0.025 -0.043									●	●	●	●
16	24	18 +0.018 +0	16 -0.025 -0.043											●	●
18	26	20 +0.021 +0	18 -0.025 -0.043									●	●	●	●	●
20	31	23 +0.021 +0	20 -0.025 -0.046	1.5  0 -0.025	1.5  0 -0.15							●	●	●	●
22	33	25 +0.021 +0	22 -0.025 -0.046									●	●	●	●	●
24	35	27 +0.021 +0	24 -0.025 -0.046											●	●	●
25	36	28 +0.021 +0	25 -0.025 -0.046									●	●	●	●
26	38	30 +0.021 +0	26 -0.025 -0.046	2.0  0 -0.025	2.0  0 -0.15									●	●
28	40	32 +0.025 +0	28 -0.025 -0.046										●	●	●	●	●
30	42	34 +0.025 +0	30 -0.025 -0.046										●	●		●
31	45	35 +0.025 +0	31 -0.025 -0.050												●	●	●
32	46	36 +0.025 +0	32 -0.025 -0.050												●	●	●	●
35	49	39 +0.025 +0	35 -0.025 -0.050										●		●				●
38	52	42 +0.025 +0	38 -0.025 -0.050												●	●	●	●
40	54	44 +0.025 +0	40 -0.025 -0.050										●		●	●	●	●	●
45	60	50 +0.025 +0	45 -0.025 -0.050	2.5  0 -0.025	2.5  0 -0.15										●		●	●	●
50	65	55 +0.030 +0	50 -0.025 -0.050														●	●		●
55	70	60 +0.030 +0	55 -0.025 -0.055														●	●		●
60	75	65 +0.030 +0	60 -0.025 -0.055														●	●		●
