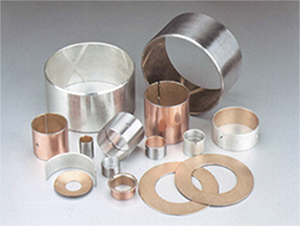

BI-METAL

•
• • - 고마력, 고하중용 BI-METAL BUSH.
  • - 적용 윤활유 사용.
  • - 우수한 내마모성
  • - 청동 합금의 구조로 기계적 강도가 우수하다.
  • - 내면가공 방법에 따라 오일 그러브, 엠보싱 타입으로 구분함.









호칭 칫수표		칫수표
부쉬	하우징내경	하우징내경공차(H7)		축경공차(F7,E7)		조립후내경(H7)		부쉬외경		길이(L)	원자재두께
내경
10	12	12	0.018	10f	-0.013	10	0.015	12	0.068	5.10.15	1.0-0.015
			0		-0.028		0		0.043
12	14	14	〃	12f	-0.016	12	0.018	14	〃	5.15.20
					-0.034		0
15	17	17	〃	15	〃	15	〃	17	〃	10.15.20
18	20	20	0.021	18	〃	18	〃	20	0.086	10.20.30
			0						0.056
20	23	23	〃	20f	-0.02	20	0.021	23	〃	10.20.30	1.5-0.015
					-0.041		0
22	25	25	〃	22	〃	22	〃	25	〃	15.25.40
25	28	28	〃	25	〃	25	〃	28	〃	15.30.40
28	32	32	0.025	28	〃	28	〃	32	0.115	15.30.50	2.0-0.02
			0						0.075
30	34	34	〃	30	〃	30	〃	34	〃	15.30.50
32	36	36	〃	32f	-0.025	32	0.025	36	〃	20.40.50
					-0.05		0
35	39	39	〃	35	〃	35	〃	39	〃	20.40.60
38	42	42	〃	38	〃	38	〃	42	〃	20.40.60
40	44	44	〃	40	〃	40	〃	44	〃	20.40.60
42	46	46	〃	42	〃	42	〃	46	〃	20.40.60
45	50	50	〃	45	〃	45	〃	50	〃	30.50.80	2.5-0.025
48	53	53	0.03	48	〃	48	〃	53	0.145	30.50.80
			0						0.095
50	55	55	〃	50	〃	50	〃	55	〃	30.50.80
52	57	57	〃	52e	-0.06	52	0.03	57	〃	30.60.80
					-0.09		0
55	60	60	〃	55	〃	55	〃	60	〃	30.60.90
60	65	65	〃	60	〃	60	〃	65	〃	30.60.90
65	70	70	〃	65	〃	65	〃	70	〃	30.70.100
70	76	76	〃	70	〃	70	〃	76	0.16	40.70.100	3.0-0.03
									0.095
75	81	81	0.035	75	〃	75	〃	81	0.165	40.80.100
			0						0.1
80	86	86	〃	80	〃	80	〃	86	〃	40.80.100
85	91	91	〃	85e	-0.072	85	0.035	91	〃	40.90.100
					-0.107		0
90	96	96	〃	90	〃	90	〃	96	〃	50.100
100	106	106	〃	100	〃	100	〃	106	0.18	50.100
									0.115
110	117	117	〃	110	〃	110	〃	117	〃	60.100	3.5-0.035
120	127	127	0.04	120	〃	120	〃	127	0.185	60.100
			0						0.12
